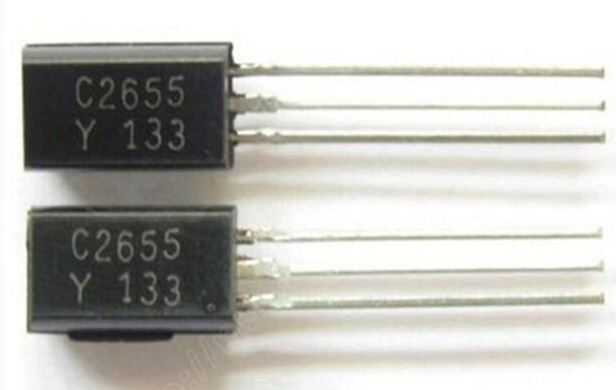

Rekomend.id – Memahami Datasheet dan Persamaan Transistor C2655. Dalam dunia elektronika, transistor C2655 adalah salah satu jenis transistor yang sering digunakan. Untuk menggunakan transistor ini dengan benar, sangat penting untuk memahami datasheet dan persamaannya.
Datasheet transistor C2655 berisi informasi penting tentang karakteristik transistor, seperti tegangan kolektor-emosi maksimum, arus kolektor maksimum, dan frekuensi cut-off. Selain itu, datasheet juga memberikan informasi tentang tata letak kaki transistor, sehingga memudahkan dalam melakukan koneksi.
Persamaan transistor C2655 juga perlu dipahami agar dapat menghitung nilai-nilai penting seperti hambatan input dan output, gain tegangan, dan impedansi input dan output. Dengan memahami persamaan ini, Sobat Rekom dapat merancang rangkaian yang optimal untuk kebutuhan Sobat Rekom.
Jadi, sebelum menggunakan transistor C2655, pastikan untuk mempelajari datasheet dan persamaannya dengan seksama untuk memastikan penggunaan yang benar dan optimal.
Datasheet Persamaan Transistor C2655
berikut adalah datasheet mengenai persamaan transistor C2655:
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 92L / TO 92MOD |
| Serial | 2SC2655 |
| Arus kolektor max. | 2:00 AM |
| Tegangan kolektor – emitor max. | 50 V |
| Tegangan basis – kolektor max. | 50 V |
| Tegangan bias basis max. | 5 V |
| Disisipasi kolektor max. | 900 mW |
| Frekuensi kerja | 100 MHz |
| Tingkat penguatan | 70 – 240 |
| Suhu kerja | Max. 150 °C |
Persamaan Transistor C2655
Berikut adalah persamaan dasar untuk transistor C2655:
- Persamaan Arus Kolektor
IC = β * IB
di mana IC adalah arus kolektor, IB adalah arus basis, dan β adalah gain arus DC. - Persamaan Tegangan Kolektor-Emitor
VCE = VC – VE
di mana VCE adalah tegangan kolektor-emosi, VC adalah tegangan kolektor, dan VE adalah tegangan emitor. - Persamaan Gain Tegangan DC
Av = (ΔVout / ΔVin) = – β * RL / (RL + RC)
di mana Av adalah gain tegangan DC, ΔVout adalah perubahan tegangan output, ΔVin adalah perubahan tegangan input, RL adalah hambatan beban, dan RC adalah hambatan kolektor. - Persamaan Hambatan Input
Rin = β * (hie + RE)
di mana Rin adalah hambatan input, hie adalah hambatan input internal, dan RE adalah hambatan emitor. - Persamaan Hambatan Output
Rout = RC
di mana Rout adalah hambatan output dan RC adalah hambatan kolektor.
Dengan memahami persamaan-persamaan ini, Sobat Rekom dapat menghitung nilai-nilai penting seperti hambatan input dan output, gain tegangan, dan impedansi input dan output pada rangkaian yang menggunakan transistor C2655.
Daftar Persamaan Transistor C2655
Umumnya, transistor C2655 dapat diganti dengan persamaan transistor pengganti C2655 yang memiliki fitur dan spesifikasi yang serupa dengan C2655. Namun, penting untuk memperhatikan susunan pin kaki transistor pengganti, karena tidak selalu sama dengan transistor aslinya.
Beberapa contoh transistor pengganti untuk C2655 antara lain 2SC3328, STX715, KTC3209, MJE182 (Paket TO-126), dan 2SA1162.
Pada dasarnya, kita dapat mengganti transistor C2655 dengan jenis transistor lain yang memiliki jenis dan karakteristik yang sama. Namun, perlu memperhatikan arus dan tegangan maksimum transistor pengganti.
Gunakan transistor pengganti yang sama jenisnya (NPN) dan memiliki nilai arus dan tegangan maksimum yang lebih besar dari transistor C2655. Sobat Rekom dapat melihat datasheet transistor C2655 untuk mencari transistor pengganti yang sesuai.
Persamaan Transistor C2655 dengan Transistor Lain
Transistor C2655 dapat memiliki persamaan atau pengganti yang setara dengan transistor lain. Ini dapat berguna jika transistor C2655 tidak tersedia atau sulit ditemukan. Beberapa transistor yang mungkin memiliki persamaan dengan C2655 adalah:
- Transistor NTE85
- Transistor 2SC3198
- Transistor 2SC2320
- Transistor MPSA93
Namun, penting untuk memeriksa datasheet masing-masing transistor dan memastikan persamaan ini sesuai dengan kebutuhan aplikasi Sobat Rekom.
Bagaimana Cara Menggunakan Transistor C2655?
Transistor C2655 dapat digunakan dalam berbagai rangkaian elektronik. Berikut adalah langkah-langkah umum untuk menggunakan transistor C2655:
- Identifikasi Pin Transistor Transistor C2655 memiliki tiga pin yang perlu diidentifikasi dengan benar. Pin yang ditandai sebagai Emitter (E) terhubung dengan terminal emitter transistor, pin yang ditandai sebagai Collector (C) terhubung dengan terminal kolektor transistor, dan pin yang ditandai sebagai Base (B) terhubung dengan terminal basis transistor.
- Sambungkan Transistor ke Rangkaian Setelah mengidentifikasi pin transistor, sambungkan transistor C2655 ke rangkaian sesuai dengan kebutuhan. Pastikan koneksi yang benar antara pin transistor dan komponen lainnya dalam rangkaian.
- Pasokan Daya dan Sinyal Input Sediakan pasokan daya yang sesuai untuk transistor C2655. Juga, sambungkan sinyal input yang ingin Sobat Rekom amplifikasi atau kendalikan menggunakan transistor ini.
- Monitor Output Monitor output rangkaian yang terhubung dengan transistor C2655 untuk melihat respons dan efek amplifikasi atau pengendalian yang dihasilkan oleh transistor.
Fungsi dan Contoh Penggunaan Tr C2655
Transistor jenis 2SC2655 dapat digunakan dalam berbagai rangkaian switching dan penguatan sinyal. Sebagai sakelar, transistor ini mampu menggerakkan berbagai jenis beban di dalam sirkuit dengan daya di bawah 2A. Beban tersebut dapat berupa LED daya tinggi, relay, IC, dan berbagai komponen elektronik lainnya.
Jika digunakan sebagai penguat audio, transistor ini mampu memberikan penguatan audio maksimal hingga 900mW. Oleh karena itu, transistor ini cocok untuk digunakan dalam tahap penguat audio atau untuk menggerakkan pengeras suara kecil 1 watt langsung dari input audio kecil.
Transistor ini dapat digunakan dalam banyak jenis lonceng atau bel, amplifikasi audio pemutar mp3, dan berbagai aplikasi elektronik lain di mana amplifikasi audio sebesar 900mW dibutuhkan.
Selain itu, transistor ini juga dapat digunakan dalam aplikasi siaran dan penerimaan AM dan FM, serta sebagai driver motor DC dan sistem penguat sinyal RF.
Cara Mengukur Transistor C2655
Untuk mengetahui apakah kondisi transistor c2566 masih normal atau sudah rusak dapat dilakukan dengan melakukan pengukuran menggunakan multimeter. Berikut adalah langkah-langkahnya:
- Siapkan multimeter dan atur pada posisi pengukuran ohm atau hambatan.
- Atur pengukuran ohm pada skala x1k untuk mendapatkan hasil yang lebih sensitif.
- Tempelkan probe negatif berwarna hitam pada kaki basis transistor.
- Sentuhkan probe positif ke kaki emitor dan kemudian ke kaki kolektor.
- Jika jarum multimeter bergerak dan menunjukkan nilai hambatan tertentu ketika probe positif disentuhkan ke emitor dan kolektor, maka transistor masih dalam kondisi normal.
- Namun, jika jarum multimeter menunjukkan skala nol, maka transistor sudah rusak atau jebol.
Tips Penggunaan Transistor Agar Awet
Sebaiknya gunakan transistor hanya sebesar 80% dari kemampuan maksimumnya agar transistor tidak mudah panas dan lebih tahan lama. Misalnya, jika tegangan kolektor-emitor maksimum transistor adalah 100 V, maka sebaiknya tegangan maksimal yang diterapkan hanya sebesar 80 V. Dengan demikian, transistor dapat beroperasi dengan baik dan tidak mudah rusak.
Baca juga:
- Mengenal Datasheet dan Persamaan Transistor TIP 42
- Persamaan Transistor 630 beserta Datasheetnya
- Mengenal Persamaan dan Datasheet Transistor D965
Penutup
Dalam artikel ini, rekomend.id telah membahas tentang pentingnya memahami datasheet dan persamaan transistor C2655. Selain itu, kita juga telah membahas beberapa transistor pengganti yang dapat digunakan sebagai alternatif untuk transistor C2655.
Selain itu, kita juga telah membahas tentang aplikasi transistor C2655 dalam berbagai rangkaian switching dan penguat sinyal, serta bagaimana cara mengukur kondisi transistor dengan menggunakan multimeter.
Terakhir, kita juga telah membahas tentang pentingnya menggunakan transistor hanya sebesar 80% dari kemampuan maksimumnya agar transistor dapat beroperasi dengan baik dan lebih tahan lama. Semoga artikel ini dapat bermanfaat bagi pembaca dalam memahami transistor C2655 dan penggunaannya dalam rangkaian elektronik.
