Rekomend.id – Mengenal Persamaan Transistor 2n2222 beserta datasheetnya. Transistor 2N2222 merupakan salah satu komponen elektronik yang sangat populer dan sering digunakan dalam berbagai rangkaian elektronik, baik itu dalam bidang industri maupun hobi elektronik. Transistor jenis ini memiliki kemampuan sebagai penguat sinyal dan sebagai saklar elektronik.
Dalam artikel ini, rekomend.id akan membahas secara rinci mengenai persamaan transistor 2N2222 beserta datasheetnya. Persamaan transistor ini sangat penting untuk dipelajari karena akan membantu Sobat Rekom memahami karakteristik dan spesifikasi transistor 2N2222.
Selain itu, rekomend.id juga akan membahas datasheet transistor 2N2222 yang merupakan sumber informasi yang sangat berguna untuk mengetahui detail dari sebuah komponen elektronik, seperti rating tegangan, arus, dan power dissipation.
Dengan informasi yang detail dan jelas ini, Sobat Rekom akan dapat memahami fungsi dan penggunaan transistor 2N2222 dengan lebih baik dalam rangkaian elektronik.
Persamaan Transistor 2n2222
Persamaan transistor 2N2222 adalah:
Ic = hfe x Ib
Di mana:
- Ic adalah arus kolektor transistor
- hfe adalah faktor penguatan DC atau gain DC dari transistor
- Ib adalah arus basis transistor
Persamaan transistor 2n2222 ini menunjukkan bahwa arus kolektor transistor (Ic) bergantung pada arus basis (Ib) dan faktor penguatan DC (hfe) dari transistor. Dengan mengetahui nilai hfe dan Ib, maka kita dapat menghitung nilai Ic yang diperlukan dalam rangkaian elektronik.
Selain persamaan transistor 2n2222 di atas, ada juga persamaan lain yang berkaitan dengan transistor 2N2222, seperti persamaan tegangan kolektor-emitor (Vce) yang bergantung pada arus kolektor (Ic) dan resistansi kolektor-emitor (Rce) dari transistor.
Namun, persamaan Ic = hfe x Ib adalah salah satu persamaan yang paling penting dan sering digunakan dalam perhitungan transistor 2N2222.
Daftar Persamaan Transistor 2N2222
Ada beberapa persamaan transistor yang sejenis dan memiliki fitur karakteristik yang sama dengan transistor 2N2222. Kita dapat menggunakan beberapa contoh transistor pengganti 2N2222 yang ada dibawah ini. Namun harus diperhatikan posisi susunan kaki transistor pengganti ketika pemasangan pada rangkaian, karena belum tentu sama.
Berikut ini beberapa transistor pengganti 2N2222
- 2N2219
- 2N1613
- 2N2218
- 2N2792
- NTE123A
- 2N3904
- BC637
- S9014
- BC148
- 2N4403
- MPS2222
- PN2222
- KN2222
- KTN2222
Contoh Penggunaan
Beberapa contoh penggunaan transistor tipe 2N2222 di dalam rangkaian dan perangkat elektronika adalah sebagai berikut :
- Sirkuit pre amplifier
- Sirkuit driver relai
- Penguat RF
- Sistem oscilator RF
- Sirkuit sensor
- Pasangan transistor darlington
- Pengendali kecepatan motor DC
- Sirkuit inverter
- Sistem regulator tegangan

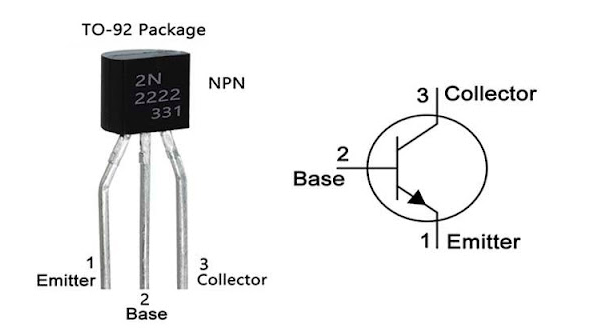

Datasheet Transistor 2N2222
berikut adalah datasheet Transistor 2n2222
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 92 |
| Serial | 2N2222 |
| Arus kolektor max. | 600 mA |
| Tegangan kolektor – emitor max. | 40 V |
| Tegangan basis – kolektor max. | 75V |
| Tegangan bias basis max. | 6 V |
| Disisipasi kolektor max. | 625 mW |
| Frekuensi kerja | 300 MHz |
| Tingkat penguatan | 35 – 300 |
| Suhu kerja | Max. 150 °C |
Fungsi dan Contoh Penggunaan Persamaan Transistor 2n2222
Persamaan Transistor 2N2222 memiliki fungsi utama sebagai penguat sinyal dan saklar elektronik. Sebagai penguat sinyal, transistor 2N2222 digunakan untuk memperkuat sinyal listrik atau sinyal radio dalam sebuah rangkaian elektronik.
Sedangkan sebagai saklar elektronik, transistor 2N2222 dapat digunakan untuk mengontrol aliran arus dalam sebuah rangkaian elektronik.
Contoh penggunaan transistor 2N2222 antara lain:
-
Rangkaian amplifier
Transistor 2N2222 digunakan sebagai penguat sinyal dalam sebuah amplifier. Contohnya pada rangkaian preamp, power amp, atau rangkaian driver.
-
Rangkaian switch
Transistor 2N2222 dapat digunakan sebagai saklar elektronik pada rangkaian switch. Contohnya pada rangkaian timer, rangkaian kontrol motor, atau rangkaian pengatur suhu.
-
Rangkaian osilator
Transistor 2N2222 dapat digunakan sebagai komponen utama pada rangkaian osilator. Contohnya pada rangkaian penghasil gelombang sinus atau rangkaian pembangkit frekuensi.
-
Rangkaian sensor
Transistor 2N2222 juga dapat digunakan sebagai komponen pada rangkaian sensor. Contohnya pada rangkaian deteksi suhu atau deteksi cahaya.
Dalam aplikasinya, transistor 2N2222 biasanya digunakan bersama dengan resistor dan kapasitor untuk membentuk rangkaian yang lebih kompleks dan dapat menghasilkan output yang diinginkan.
Tips Agar Transistor Awet
Berikut ini adalah beberapa tips untuk memperpanjang umur dan menjaga kinerja transistor 2N2222:
-
Hindari suhu yang terlalu tinggi
Suhu yang terlalu tinggi dapat merusak transistor 2N2222. Pastikan transistor tidak terlalu panas dengan memberikan ruang untuk sirkulasi udara atau dengan menggunakan pendingin.
-
Pastikan arus yang sesuai
Pastikan bahwa arus yang mengalir pada transistor tidak melebihi batas maksimum yang diizinkan. Arus yang terlalu besar dapat menyebabkan transistor rusak atau bahkan meledak.
-
Hindari tegangan yang berlebihan
Pastikan bahwa tegangan yang diberikan pada transistor tidak melebihi batas maksimum yang diizinkan. Tegangan yang terlalu tinggi dapat merusak transistor secara permanen.
-
Jaga kebersihan
Jaga kebersihan transistor dan rangkaian elektronik di sekitarnya. Debu atau kotoran lainnya dapat menyebabkan kinerja transistor terganggu.
-
Gunakan transistor yang berkualitas
Pastikan bahwa transistor yang digunakan adalah asli dan berkualitas baik. Transistor yang palsu atau tidak berkualitas bisa memiliki kinerja yang buruk dan mudah rusak.
-
Lindungi dari tegangan balik
Pastikan bahwa transistor dilindungi dari tegangan balik dengan menggunakan dioda pelindung atau rangkaian pengaman lainnya.
Dengan mengikuti tips-tips di atas, Sobat Rekom dapat memperpanjang umur dan menjaga kinerja transistor 2N2222 dalam rangkaian elektronik Sobat Rekom.
Ketahui juga:
- Persamaan Transistor C2073 dan Datasheetnya
- Persamaan Transistor S9014 Datasheetnya
- Persamaan Transistor 13007 dan Datasheetnya
Penutup
Dalam artikel ini, rekomend.id telah mempelajari tentang persamaan transistor 2N2222 dan datasheetnya. Transistor 2N2222 adalah transistor NPN kecil yang digunakan sebagai penguat sinyal dan saklar elektronik.
Persamaan transistor 2N2222 dapat digunakan untuk menghitung parameter penting seperti arus kolektor maksimum, tegangan kolektor maksimum, dan hambatan input.
Selain itu, datasheet transistor 2N2222 juga memberikan informasi tentang karakteristik, fitur, dan spesifikasi lainnya yang penting dalam penggunaan transistor 2N2222 dalam rangkaian elektronik. Dalam aplikasinya, transistor 2N2222 banyak digunakan pada rangkaian amplifier, switch, osilator, sensor, dan lain-lain.
Dengan mengikuti tips untuk menjaga transistor agar tetap awet, Sobat Rekom dapat memperpanjang umur dan menjaga kinerja transistor 2N2222 dalam rangkaian elektronik Sobat Rekom.
