Rekomend.id – Cara Mengukur TRIAC dengan menggunakan Multimeter. Mengukur TRIAC adalah langkah penting dalam memastikan kinerjanya yang optimal dalam berbagai aplikasi elektronik.
Salah satu alat yang sangat berguna untuk melakukan pengukuran ini adalah Multimeter. Dalam panduan ini, Rekomend akan membahas langkah-langkah yang perlu Sobat Rekomend ikuti untuk mengukur TRIAC dengan akurat menggunakan Multimeter.
Dengan pemahaman yang baik tentang Cara Mengukur TRIAC dengan menggunakan Multimeter, Sobat Rekomend dapat memastikan bahwa TRIAC berfungsi sebagaimana mestinya dalam sistem elektronik Sobat Rekomend.
Mari kita mulai dengan langkah-langkah yang diperlukan untuk Cara Mengukur TRIAC dengan menggunakan Multimeter.

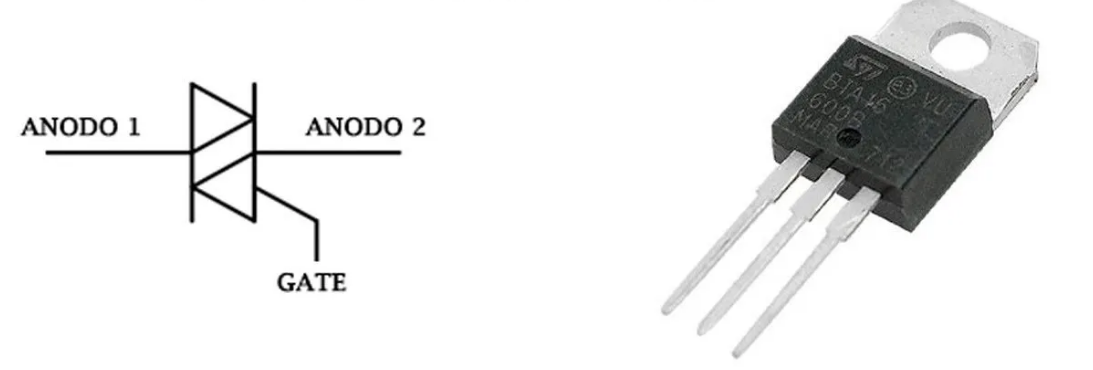

Pengertian TRIAC
TRIAC adalah sebuah perangkat semikonduktor yang digunakan untuk mengontrol arus listrik AC dengan cara mengatur kondisi penguatan dan pemadaman pada kedua arah (positif dan negatif) dari siklus arus bolak-balik.
Fungsi TRIAC
Fungsi utama dari TRIAC adalah sebagai sakelar elektronik yang dapat mengatur arus listrik AC.
TRIAC digunakan untuk mengontrol daya listrik pada peralatan-peralatan elektronik seperti lampu, motor, pemanas, dan peralatan rumah tangga lainnya.
Selain itu, TRIAC juga sering digunakan dalam aplikasi dimmer, di mana tingkat kecerahan lampu atau daya pemanas dapat diatur dengan mengendalikan lebar pulsa arus AC.
Cara Menguji atau Mengukur TRIAC dengan menggunakan Multimeter Digital
Untuk memeriksa kinerja TRIAC, kita dapat menggunakan Multimeter. Berikut ini adalah langkah-langkah untuk mengukur atau menguji apakah TRIAC (Triode for Alternating Current) berfungsi dengan baik dengan menggunakan Multimeter.
Mengukur TRIAC dengan Multimeter Digital
Berikut adalah langkah-langkah untuk menguji atau mengukur TRIAC menggunakan Multimeter Digital.
Langkah 1:
- Setel sakelar Multimeter Digital ke mode Pengukuran Dioda.
- Sambungkan Probe Merah (+) Multimeter ke terminal MT1 TRIAC.
- Sambungkan Probe Hitam (-) Multimeter ke MT2 TRIAC.
- Layar Multimeter akan menunjukkan “OL” atau “overload”. Ini menunjukkan bahwa TRIAC dalam kondisi baik.
Langkah 2:
- Tetapkan sakelar Multimeter Digital pada mode Pengukuran Dioda.
- Sambungkan Probe Hitam (-) Multimeter ke terminal MT1 TRIAC.
- Sambungkan Probe Merah (+) Multimeter ke MT2 TRIAC.
- Layar Multimeter akan menunjukkan “OL” atau “overload”. Ini menandakan bahwa TRIAC dalam kondisi baik.
- Pindahkan Probe Merah (+) Multimeter ke Terminal Gate.
- Layar Multimeter akan menunjukkan nilai sekitar 0.127V. Kondisi ini menandakan TRIAC dalam kondisi baik.
Aplikasi TRIAC
TRIAC memiliki beragam aplikasi, termasuk:
- Dimmer Lampu: TRIAC digunakan dalam rangkaian dimmer untuk mengatur kecerahan lampu.
- Pengontrol Pemanas: TRIAC digunakan dalam pemanas listrik untuk mengontrol suhu dengan mengatur daya pemanas.
- Pengatur Kecepatan Motor: TRIAC digunakan dalam rangkaian untuk mengatur kecepatan motor listrik AC.
- Pengaturan Daya pada Alat Elektronik: TRIAC digunakan dalam berbagai peralatan elektronik seperti oven listrik, mixer, kipas angin, dll., untuk mengatur daya secara efisien.
Baca Juga:
Penutup
Demikian artikel ini, Rekomend.id telah membahas mengenai Cara Mengukur TRIAC dengan menggunakan Multimeter.
Dengan menggunakan Multimeter, Sobat Rekomend dapat dengan mudah mengukur TRIAC untuk memeriksa kinerjanya.
Langkah-langkah yang telah dijelaskan di atas adalah cara yang efektif untuk melakukan pengukuran TRIAC dengan Multimeter.
Dengan pemahaman yang baik tentang langkah-langkah ini, Sobat Rekomend dapat memastikan bahwa TRIAC berfungsi dengan baik dalam berbagai aplikasi elektronik yang berbeda.
