Datasheet dan Persamaan Dioda 1N4007

Rekomend.id – Datasheet dan Persamaan dioda 1N4007. Tulisan ini akan membahas secara rinci mengenai datasheet dan persamaan dari dioda 1N4007.

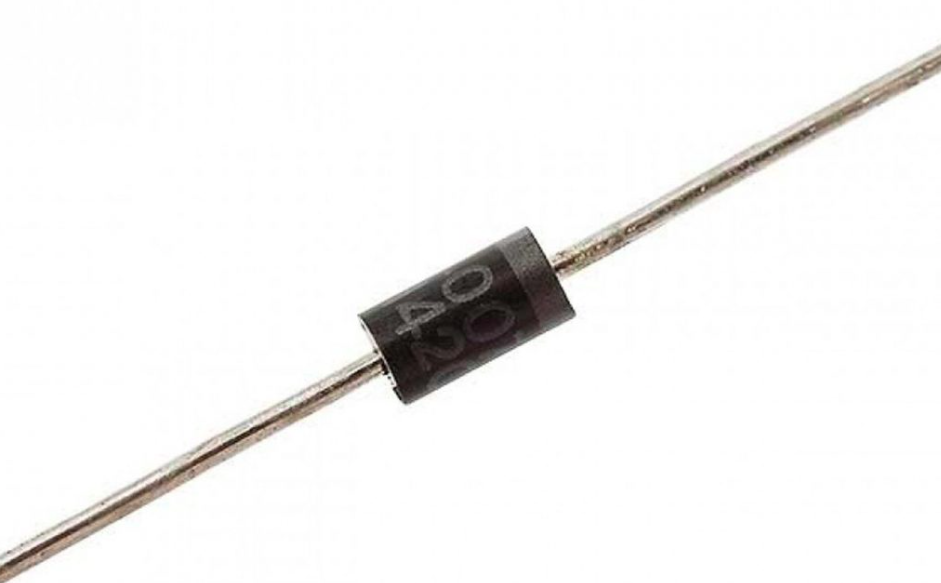

Dioda 1N4007 adalah jenis dioda silikon yang paling umum digunakan dalam sirkuit penyearah atau rectifier. Dioda ini mampu menangani tegangan hingga 1000V dan arus hingga 1A.

Dalam artikel ini, akan dibahas secara detail spesifikasi dan karakteristik dari dioda 1N4007, mulai dari tegangan breakdown, tegangan forward, hingga waktu recovery.

Selain itu, akan dijelaskan juga persamaan dari dioda 1N4007 dalam rangkaian elektronik, baik itu sebagai penyearah setengah gelombang, penyearah gelombang penuh, maupun rangkaian penstabil tegangan.

Dengan membahas secara detail tentang datasheet dan persamaan dari dioda 1N4007, diharapkan pembaca dapat lebih memahami penggunaan dan penerapan dioda ini dalam berbagai jenis sirkuit elektronik.

Persamaan Dioda 1N4007

Dalam rangkaian elektronik, dioda 1N4007 dapat digunakan sebagai penyearah setengah gelombang, penyearah gelombang penuh, maupun dalam rangkaian penstabil tegangan.

Berikut adalah persamaan yang digunakan untuk masing-masing jenis rangkaian tersebut:

1. Penyearah Setengah Gelombang

Dalam penyearah setengah gelombang, dioda 1N4007 digunakan untuk mengubah arus AC menjadi arus DC yang tidak stabil. Persamaan untuk penyearah setengah gelombang menggunakan dioda 1N4007 adalah sebagai berikut:

Vout = Vp – Vf

Dimana:

• Vout adalah tegangan output DC
• Vp adalah tegangan input AC maksimum

Vf adalah tegangan jatuh dioda saat mengalirkan arus maju

2. Penyearah Gelombang Penuh

Dalam penyearah gelombang penuh, dioda 1N4007 digunakan untuk mengubah arus AC menjadi arus DC yang lebih stabil. Persamaan untuk penyearah gelombang penuh menggunakan dioda 1N4007 adalah sebagai berikut:

Vout = (2Vp/π) – 2Vf/π

Dimana:

• Vout adalah tegangan output DC
• Vp adalah tegangan input AC maksimum

Vf adalah tegangan jatuh dioda saat mengalirkan arus maju

3. Rangkaian Penstabil Tegangan

Dalam rangkaian penstabil tegangan, dioda 1N4007 digunakan sebagai bagian dari rangkaian penstabil tegangan zener. Persamaan untuk rangkaian penstabil tegangan menggunakan dioda 1N4007 adalah sebagai berikut:

Vout = Vz + Vf

Dimana:

• Vout adalah tegangan output DC yang stabil
• Vz adalah tegangan zener dari dioda zener
• Vf adalah tegangan jatuh dioda saat mengalirkan arus maju

Dalam semua persamaan di atas, nilai Vf dioda 1N4007 adalah sekitar 0,7V hingga 1V tergantung pada besarnya arus yang mengalir.

Datasheet Dioda 1N4007

Informasi lengkap datasheet dioda 1N4007 dapat dilihat pada tabel berikut ini :

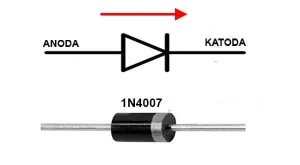

Konfigurasi Pin

Daftar Persamaan Dioda 1N4007

Dalam dunia elektronik, terkadang kita perlu mengganti suatu komponen yang rusak atau tidak tersedia dengan komponen pengganti yang sejenis.

Begitu juga dengan dioda 1N4007, jika tidak tersedia atau rusak, kita dapat mencari dioda pengganti atau persamaan dioda 1N4007 yang sesuai.

Berikut ini adalah daftar beberapa tipe persamaan dioda 1N4007 yang dapat digunakan sebagai pengganti dioda 1N4007:

• 1N4148
• N4733A
• 1N5408
• 1N5822
• 1N4004
• 1N4006
• 1N4005
• 1N5399
• HER208
• HER158
• FR207
• FR107
• EM520
• EM513

Namun, perlu diingat bahwa saat mengganti dioda 1N4007 dengan dioda pengganti, kita harus memastikan spesifikasi tegangan yang digunakan pada sirkuit sama atau lebih tinggi dari spesifikasi dioda yang diganti.

Selain itu, karakteristik lain dari dioda pengganti harus diperhatikan, seperti arus maju maksimum, kecepatan recovery, dan tegangan reverse breakdown.

Oleh karena itu, sebaiknya kita memeriksa datasheet dari dioda pengganti yang akan digunakan sebelum mengganti dioda 1N4007 untuk memastikan kesesuaian dengan sirkuit dan meminimalkan kemungkinan kerusakan komponen lain pada sirkuit.

Contoh Penggunaan

Dioda 1N4007 adalah jenis dioda rectifier atau penyearah yang sering digunakan dalam berbagai rangkaian elektronik, seperti:

1. Power supply AC-DC: dioda 1N4007 digunakan sebagai penyearah setengah gelombang atau penyearah gelombang penuh pada power supply AC-DC untuk mengubah arus AC menjadi arus DC yang stabil.
2. Rangkaian deteksi sinyal: dioda 1N4007 digunakan sebagai detektor sinyal pada rangkaian radio atau audio, di mana sinyal radio atau audio diterima oleh antena dan kemudian disaring oleh rangkaian penyaring sinyal (filter) sebelum diteruskan ke dioda 1N4007 sebagai detektor sinyal.
3. Rangkaian perlindungan: dioda 1N4007 dapat digunakan sebagai rangkaian perlindungan (protection circuit) untuk melindungi komponen elektronik dari tegangan yang berlebihan, seperti pada rangkaian arus mundur (reverse current protection) atau rangkaian overvoltage protection.
4. Rangkaian regulator tegangan: dioda 1N4007 digunakan sebagai bagian dari rangkaian regulator tegangan, di mana dioda tersebut berfungsi sebagai bagian dari rangkaian penstabil tegangan zener.

Pada dasarnya, dioda 1N4007 digunakan sebagai penyearah yang dapat mengubah arus AC menjadi arus DC. Hal ini dikarenakan dioda 1N4007 memiliki kemampuan untuk mengalirkan arus hanya pada satu arah (arah maju) dan menghambat arus pada arah sebaliknya (arah mundur).

Dalam praktiknya, dioda 1N4007 biasanya digunakan bersama dengan resistor dan kapasitor pada rangkaian penyearah setengah gelombang atau gelombang penuh untuk menghasilkan tegangan DC yang stabil.

Dioda 1N4007 juga dapat digunakan bersama dengan dioda zener pada rangkaian penstabil tegangan untuk menghasilkan tegangan DC yang tetap.

Baca juga:

• Pengertian, Fungsi dan Cara Kerja dari Dioda Tunel
• Tips Menentukan Ukuran Dioda yang Tepat
• Fungsi, Cara Kerja dan Simbol Dioda Varactor

Penutup

Demikian artikel dari rekomend.id mengenai persamaan dioda 1N4007. Secara keseluruhan, dioda 1N4007 adalah salah satu komponen elektronik yang sangat penting dalam dunia elektronik, terutama dalam pembuatan power supply AC-DC.

Selain itu, persamaan dioda 1N4007 juga dapat digunakan dalam berbagai rangkaian elektronik lainnya, seperti rangkaian deteksi sinyal, rangkaian perlindungan, dan rangkaian regulator tegangan.

Jika dioda 1N4007 mengalami kerusakan atau tidak tersedia, kita dapat menggunakan dioda pengganti yang sesuai dengan spesifikasi tegangan yang sama atau lebih tinggi.

Namun, sebaiknya kita memeriksa datasheet dari dioda pengganti tersebut dan mempertimbangkan karakteristik lain dari dioda tersebut sebelum mengganti dioda 1N4007 dengan persamaan dioda 1N4007.

Dalam prakteknya, penggunaan dioda 1N4007 dalam rangkaian elektronik harus disesuaikan dengan spesifikasi dan karakteristik dari sirkuit tersebut agar menghasilkan kinerja yang optimal.
