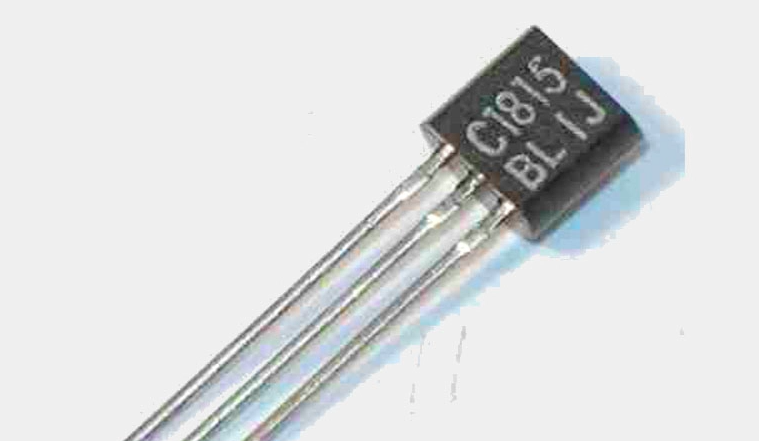

Rekomend.id – Persamaan Transistor C1815 beserta Datasheetnya. Transistor C1815 adalah jenis transistor bipolar yang sering digunakan dalam berbagai rangkaian elektronik. Transistor ini mempunyai tiga kaki, yaitu kolektor (C), basis (B), dan emitter (E).
Transistor bipolar merupakan jenis transistor yang memiliki dua jenis pembawa muatan, yaitu elektron dan hole, yang berperan sebagai arus pembawa pada daerah basis dan kolektor.
Dalam rangkaian elektronik, transistor C1815 dapat berfungsi sebagai penguat atau saklar. Sebagai penguat, transistor C1815 dapat memperkuat sinyal elektronik atau listrik yang masuk pada kaki basisnya dan menghasilkan sinyal yang lebih besar pada kaki kolektor.
Sebagai saklar, transistor C1815 dapat mengalirkan atau memutuskan arus listrik yang melewati kaki kolektor dan kaki emitter dengan mengatur arus listrik yang mengalir pada kaki basis.
Persamaan Transistor C1815
Berikut adalah persamaan transistor C1815:
- Ic = β x Ib
Di mana:
- Ic adalah arus kolektor
- Ib adalah arus basis
- β (beta) adalah gain arus DC atau hfe, yaitu perbandingan antara arus kolektor dan arus basis pada transistor.
Daftar Persamaan Transistor C1815
Ada beberapa tipe persamaan transistor yang dapat menggantikan transistor C1815 diantara nya sebagai berikut :
- 2N2222
- 2N3904
- 2SC3198
- 2SC2458
- 2SC3198
- 2SC3199
- 2SC3916
- 2SC3917
- KSC1815
- KTC3198
Versi smd :
- 2SC2712
- 2SC4166
- 2SC4738
- FJX945
- KTC3875
- KTC3875S
Fungsi dan Contoh Penggunaan
Transistor C1815 adalah salah satu jenis transistor BJT yang digunakan dalam berbagai aplikasi elektronik. Persamaan transistor C1815 memiliki tiga pin, yaitu collector (K), base (B), dan emitter (E).
Fungsi dari persamaan transistor C1815 adalah sebagai pengontrol arus listrik dan penguat sinyal. Dalam aplikasi penguat, persamaan transistor C1815 digunakan untuk meningkatkan amplitudo sinyal yang diterapkan pada base transistor.
Karena arus base transistor sangat kecil, namun mampu mengontrol arus yang lebih besar pada collector dan emitter transistor. Oleh karena itu, persamaan transistor C1815 sering digunakan sebagai penguat sinyal audio dan dalam rangkaian amplifier.
Selain itu, persamaan transistor C1815 juga cocok untuk digunakan dalam rangkaian switch sederhana yang membutuhkan daya rendah. Dalam aplikasi switch, transistor C1815 dapat mengatur aliran arus dengan mengendalikan arus base yang mengalir.
Ketika arus base diberikan, maka transistor akan menghantarkan arus dari collector ke emitter. Sebaliknya, ketika arus base tidak diberikan, transistor akan berada dalam kondisi mati dan tidak menghantarkan arus. Oleh karena itu, transistor C1815 sering digunakan dalam rangkaian switching seperti dalam rangkaian pengendali lampu otomatis.
Selain aplikasi di atas, transistor C1815 juga dapat digunakan dalam rangkaian driver motor DC. Dalam rangkaian tersebut, transistor C1815 berfungsi sebagai switch untuk mengatur arus yang mengalir pada motor DC. Ketika arus diberikan pada base transistor, maka transistor akan menghantarkan arus ke motor DC sehingga motor akan berputar.
Contoh penggunaan transistor C1815 dalam aplikasi elektronik adalah dalam rangkaian preamp, amplifier, dan mixer audio. Transistor ini juga sering digunakan dalam rangkaian kontrol motor DC, seperti dalam robotik dan otomatisasi industri.
Selain itu, transistor C1815 juga dapat digunakan dalam rangkaian switching sederhana, seperti dalam rangkaian pengendali lampu otomatis dan rangkaian switch yang membutuhkan daya rendah.
Tips Awet Penggunaan Transistor C1815
Transistor C1815 adalah salah satu komponen penting dalam rangkaian elektronik yang perlu dirawat agar dapat digunakan dalam jangka waktu yang lama. Berikut ini adalah beberapa tips untuk menjaga agar persamaan transistor C1815 awet dan dapat bekerja dengan baik:
- Jaga suhu transistor
Pastikan suhu lingkungan di sekitar transistor tidak terlalu panas atau terlalu dingin. Panas berlebihan dapat merusak transistor dan dingin berlebihan dapat menyebabkan kondensasi air pada transistor. - Hindari kerusakan mekanis
Pastikan transistor tidak jatuh atau terkena guncangan yang dapat merusak bagian dalam transistor. - Gunakan tegangan sesuai dengan spesifikasi
Pastikan transistor digunakan pada tegangan yang sesuai dengan spesifikasi. Tegangan yang terlalu tinggi dapat merusak transistor. - Gunakan arus sesuai dengan spesifikasi
Pastikan transistor digunakan pada arus yang sesuai dengan spesifikasi. Arus yang terlalu tinggi dapat merusak transistor. - Jangan terlalu sering mencabut dan memasang transistor
Pencabutan dan pemasangan transistor yang terlalu sering dapat merusak kaki transistor atau bagian dalam transistor. - Pastikan transistor dihubungkan dengan benar
Pastikan kaki transistor dihubungkan pada rangkaian dengan benar. Pemasangan yang salah dapat merusak transistor atau merusak rangkaian. - Simpan transistor dengan baik
Simpan transistor dalam wadah yang kering dan terlindungi dari debu dan kotoran. Pastikan transistor tidak disimpan terlalu lama atau terkena sinar matahari langsung.
Dengan menjaga dan merawat transistor C1815 dengan baik, maka transistor tersebut dapat digunakan dalam jangka waktu yang lama dan dapat bekerja dengan baik dalam rangkaian elektronik.
Datasheet Persamaan Transistor C1815
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 92 |
| Serial | 2SC1815 |
| Arus kolektor max. | 150 mA |
| Tegangan kolektor – emitor max. | 50 V |
| Tegangan basis – kolektor max. | 60 V |
| Tegangan bias basis max. | 5 V |
| Disisipasi kolektor max. | 400 mW |
| Frekuensi kerja | 80 MHz |
| Tingkat penguatan | 70 – 700 |
| Suhu kerja | max. 150 °C |
Baca juga:
- Daftar Persamaan Transistor Mosfet
- Persamaan Transistor A1266 beserta Datasheetnya
- Persamaan Transistor BD139 beserta Datasheetnya
Penutup
Dalam artikel ini, rekomend.id telah membahas tentang transistor C1815 dan memberikan informasi tentang persamaannya serta datasheet-nya. Transistor C1815 adalah komponen penting dalam berbagai aplikasi elektronik.
Dalam artikel ini, rekomend.id telah memberikan persamaan transistor C1815 untuk membantu Sobat Rekom mengidentifikasi dan menggantikan transistor dengan tepat jika diperlukan.
Selain itu, rekomend.id juga menyediakan datasheet transistor C1815 yang berisi informasi teknis lengkap tentang spesifikasi dan karakteristik transistor tersebut.
Datasheet ini akan membantu Sobat Rekom memahami lebih dalam tentang tegangan kerja, arus kolektor maksimum, hambatan input, dan parameter lainnya yang relevan dalam pemilihan dan penggunaan transistor C1815.
Dengan memahami persamaan transistor C1815 dan merujuk pada datasheet-nya, Sobat Rekom dapat menggunakan transistor ini dengan tepat dan mengoptimalkan kinerjanya dalam rangkaian elektronik Sobat Rekom.
Pastikan untuk selalu memperhatikan datasheet transistor C1815 saat melakukan perancangan dan pemilihan komponen untuk memastikan kesesuaian dan kinerja yang diinginkan. Ikuti pedoman dan rekomendasi produsen untuk penggunaan yang tepat dan pemeliharaan yang baik dari transistor C1815.
Dengan pemahaman yang baik tentang persamaan dan datasheet transistor C1815, Sobat Rekom dapat dengan percaya diri memilih, mengganti, dan menggunakan transistor ini dalam berbagai proyek elektronik dengan hasil yang optimal.
