Rekomend.id – Datasheet dan Persamaan Transistor S8050. Transistor S8050 adalah salah satu jenis transistor bipolar yang sering digunakan dalam rangkaian elektronik sebagai saklar atau penguat sinyal.
Untuk mendapatkan informasi lengkap mengenai transistor ini, diperlukan sebuah dokumen resmi yang disebut datasheet. Datasheet transistor S8050 berisi informasi mengenai spesifikasi, karakteristik, dan parameter penting lainnya dari transistor ini.
Selain itu, dalam artikel ini juga akan dibahas persamaan transistor S8050 dengan jenis transistor lain yang memiliki karakteristik mirip. Hal ini penting untuk diketahui agar dalam situasi tertentu, jika transistor S8050 tidak tersedia, maka kita dapat menggunakan jenis transistor lain yang memiliki fungsi yang sama.
Dalam artikel ini, kita akan membahas secara mendalam mengenai datasheet dan persamaan transistor S8050, sehingga pembaca dapat lebih memahami cara kerja dan penggunaan transistor ini dalam rangkaian elektronik.
Daftar persamaan transistor S8050
Terdapat beberapa jenis transistor yang dapat digunakan sebagai pengganti untuk transistor S8050. Berikut adalah daftar persamaannya:
- S9013
- S9014
- 2N5551
- MPSA42
- SS8050
- BC547
- 2N3904
- 2N2369
- 2N3055
- 2N3906
- 2N5830
- S9014
- MPS6601G
- MPS660
- MPS6602
- MPSW01G
- MPS6602G
- MPSW01
- MPS8050
Namun, perlu diperhatikan saat memasang transistor pengganti pada rangkaian, karena susunan pin kaki transistor pengganti belum tentu sama dengan transistor S8050. Oleh karena itu, penting untuk memeriksa kembali datasheet transistor pengganti dan transistor S8050 untuk memastikan susunan pin kaki yang tepat.
Pada dasarnya, transistor bipolar lainnya dapat digunakan sebagai pengganti untuk S8050, asalkan memiliki fitur dan karakteristik yang sama atau lebih tinggi dari spesifikasi S8050.
Namun, perlu diingat bahwa penggunaan transistor pengganti dapat mempengaruhi kinerja keseluruhan dari rangkaian, sehingga sebaiknya memilih pengganti yang paling sesuai dan memeriksa kembali kinerja rangkaian setelah pemasangan.

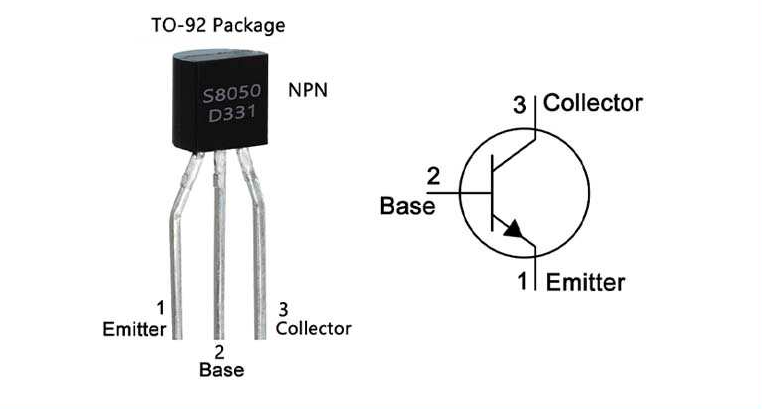

Data Pin Kaki Persamaan Transistor S8050

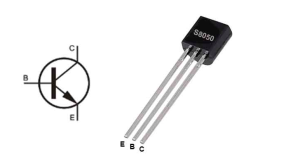

Berikut adalahh contoh skema Persamaan Tr S8050
Fungsi dan Contoh Penggunaan
Transistor S8050 adalah transistor bipolar yang sering digunakan dalam rangkaian elektronik sebagai saklar atau penguat sinyal. Fungsi dari transistor S8050 tergantung pada konfigurasi rangkaian yang digunakan. Berikut adalah beberapa contoh penggunaan transistor S8050:
- Sebagai saklar dalam rangkaian daya kecil: Dalam rangkaian ini, transistor S8050 digunakan sebagai saklar untuk mengontrol arus listrik yang melewati rangkaian. Contohnya adalah saklar lampu sederhana yang dioperasikan oleh tombol atau saklar sentuh.
- Sebagai penguat sinyal: Dalam rangkaian ini, transistor S8050 digunakan sebagai penguat sinyal untuk meningkatkan amplitudo sinyal elektronik yang lemah. Contohnya adalah dalam rangkaian amplifier mikrofon atau speaker mini.
- Sebagai osilator: Dalam rangkaian ini, transistor S8050 digunakan sebagai komponen dalam rangkaian osilator yang menghasilkan sinyal frekuensi tertentu. Contohnya adalah dalam rangkaian pengendali jam digital.
- Sebagai modulator: Dalam rangkaian ini, transistor S8050 digunakan sebagai komponen dalam rangkaian modulator frekuensi untuk mengubah informasi sinyal menjadi sinyal frekuensi. Contohnya adalah dalam rangkaian transmisi radio FM.
- Sebagai driver: Dalam rangkaian ini, transistor S8050 digunakan sebagai komponen dalam rangkaian driver motor atau relay untuk mengaktifkan atau mematikan beban daya yang lebih besar.
Dalam aplikasi nyata, transistor S8050 dapat ditemukan dalam berbagai rangkaian elektronik, seperti perangkat listrik rumah tangga, perangkat medis, dan perangkat komunikasi.
Datasheet Transistor S8050
Berikut adalah infotmasi mengenai Datasheet Tr S8050 :
| Jenis | NPN |
|---|---|
| Kemasan paket | TO 92 |
| Serial | SS8050 |
| Arus kolektor max. | 12:07 AM |
| Tegangan kolektor – emitor max. | 20 V |
| Tegangan basis – kolektor max. | 30 V |
| Tegangan bias basis max. | 5 V |
| Disisipasi kolektor max. | 1000 mW |
| Frekuensi kerja | 100 MHz |
| Tingkat penguatan | 40 – 400 |
| Suhu kerja | Max. 150 °C |
Penutup
Dalam artikel ini, rekomend.id telah membahas pentingnya datasheet dan persamaan transistor S8050. Datasheet merupakan sumber informasi yang sangat berharga bagi para pengguna transistor untuk memahami spesifikasi dan karakteristik dari komponen tersebut. Melalui datasheet, pengguna dapat mengetahui berbagai parameter penting seperti tegangan, arus, daya, hingga karakteristik termal dari transistor S8050.
Selain itu, persamaan transistor S8050 juga merupakan informasi yang penting untuk dipahami. Persamaan ini memungkinkan pengguna untuk mengerti hubungan antara tegangan, arus, dan karakteristik transistor. Dengan memahami persamaan transistor S8050, pengguna dapat melakukan perhitungan dan pemodelan yang diperlukan dalam desain sirkuit elektronik.
Dalam mengakses datasheet transistor S8050, pengguna dapat dengan mudah menemukan informasi yang diperlukan melalui situs web produsen atau berbagai sumber online terpercaya. Dalam datasheet tersebut, akan terdapat beragam informasi seperti diagram pinout, spesifikasi listrik, karakteristik termal, dan lainnya yang membantu pengguna memanfaatkan transistor S8050 secara efektif dalam aplikasi elektronik mereka.
Dalam mengintegrasikan transistor S8050 dalam desain sirkuit, pemahaman yang baik terhadap datasheet dan persamaan transistor akan sangat membantu. Dengan memanfaatkan informasi yang akurat dan terpercaya, pengguna dapat memaksimalkan kinerja transistor S8050, meningkatkan efisiensi dan keandalan sirkuit yang dibangun.
Dalam menjalankan eksperimen atau proyek elektronik, selalu pastikan untuk merujuk pada datasheet resmi dari produsen transistor S8050 untuk mendapatkan informasi yang paling mutakhir dan akurat. Pemahaman yang baik terhadap datasheet dan persamaan transistor akan membantu mengoptimalkan penggunaan transistor S8050 dan mencapai hasil yang diinginkan dalam desain dan aplikasi elektronik.
FAQs:
Berikut adalah beberapa pertanyaan umum tentang datasheet dan persamaan transistor S8050:
- Apa itu datasheet transistor S8050? Datasheet transistor S8050 adalah dokumen teknis yang berisi informasi lengkap tentang transistor S8050. Dalam datasheet ini, Sobat Rekom dapat menemukan spesifikasi listrik, karakteristik termal, diagram pinout, persamaan, dan informasi penting lainnya yang diperlukan untuk memahami dan menggunakan transistor S8050.
- Mengapa datasheet transistor S8050 penting? Datasheet transistor S8050 sangat penting karena memberikan informasi detail tentang spesifikasi dan karakteristik transistor. Dengan membaca datasheet, Sobat Rekom dapat memahami batasan kinerja transistor, termasuk tegangan dan arus maksimum, kestabilan termal, dan parameter lainnya. Datasheet membantu Sobat Rekom menggunakan transistor S8050 dengan tepat dalam desain sirkuit elektronik.
- Bagaimana cara mengakses datasheet transistor S8050? Sobat Rekom dapat mengakses datasheet transistor S8050 melalui situs web produsen transistor atau melalui berbagai sumber online terpercaya. Cari dengan menggunakan kata kunci “datasheet transistor S8050” dan pilih sumber yang dapat diandalkan untuk memastikan Sobat Rekom mendapatkan datasheet yang akurat dan terbaru.
- Apa yang termasuk dalam datasheet transistor S8050? Dalam datasheet transistor S8050, Sobat Rekom akan menemukan informasi seperti diagram pinout, spesifikasi listrik (misalnya tegangan dan arus kolektor-emitor maksimum), karakteristik termal, persamaan, dan serangkaian parameter penting lainnya. Datasheet ini memberikan gambaran lengkap tentang transistor S8050 dan cara penggunaannya dalam desain elektronik.
- Apa itu persamaan transistor S8050? Persamaan transistor S8050 adalah rumus matematis yang menggambarkan hubungan antara tegangan, arus, dan karakteristik transistor S8050. Persamaan ini membantu dalam perhitungan dan pemodelan transistor dalam sirkuit elektronik. Dengan memahami persamaan transistor S8050, Sobat Rekom dapat melakukan analisis dan perancangan yang lebih baik dalam penggunaan transistor ini.
Penting untuk selalu merujuk pada datasheet resmi dari produsen transistor S8050 untuk mendapatkan informasi yang paling akurat dan mutakhir. Dengan pemahaman yang baik tentang datasheet dan persamaan transistor S8050, Sobat Rekom dapat mengoptimalkan penggunaan transistor ini dalam aplikasi elektronik Sobat Rekom.
